Fensterzeichnungen

Segmentbogen-Fenster 4-flügelig
Segmentbogen-Fenster 4-flügelig

msFaktura verfügt über ein offenes Modul zum Zeichnen. Über den Zeichnungs-Kontext wird die Programm-Oberfläche optimal an das gerade zu zeichnende Element angepasst. Zur zeit existieren Kontexte für Fenster und Türen, Rollläden und Glas

Beispielzeichnungen:

Schnell zum Ziel mit Vorlagen

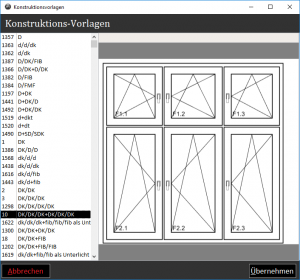

Damit Sie nicht jedes Fenster selbst konstruieren müssen, verfügt msFaktura über eine große Zahl an Konstruktionsvorlagen. Diese können Sie einfach auswählen und mit einem Mausklick übernehmen. Natürlich können Sie die Sammlung an Vorlagen für Ihre Zwecke anpassen und erweitern!

Konstruktionssystem V3
Im neuen Konstruktionssystem V3 können Sie Zeichnungen von Fenstern und andere Bauelementen intuitiv und schnell bearbeiten.

Sprossen

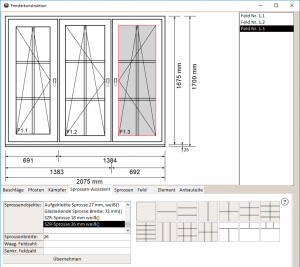

In die einzelnen Fensterfelder können Sprossen eingezeichnet werden. Ein Sprossenassistent ermöglicht das Einzeichnen der gängigsten Sprossenmodelle mit einem Mausklick. Natürlich sind auch schräge Sprossen möglich. msFaktura kann bei Gittersprossenmodellen die Felder zählen und zur Kalkulation verwenden.

Fensterkonstruktion: Pfosten verschieben
Das Verschieben der Sprossen geschieht in der Version 3 intuitiv mittels Maßpfeile und Felder

Pfosten & Kämpfer

Mehrfeldrige Fenster verfügen über Pfosten und oder Kämpfer. msFaktura ermöglicht zum einen das millimetergenaue Versetzen und zum anderen die Anpassung der Darstellung (schmal, breit, Stulp, Kopplung) der Pfosten und Kämpfer.

Anbauteile

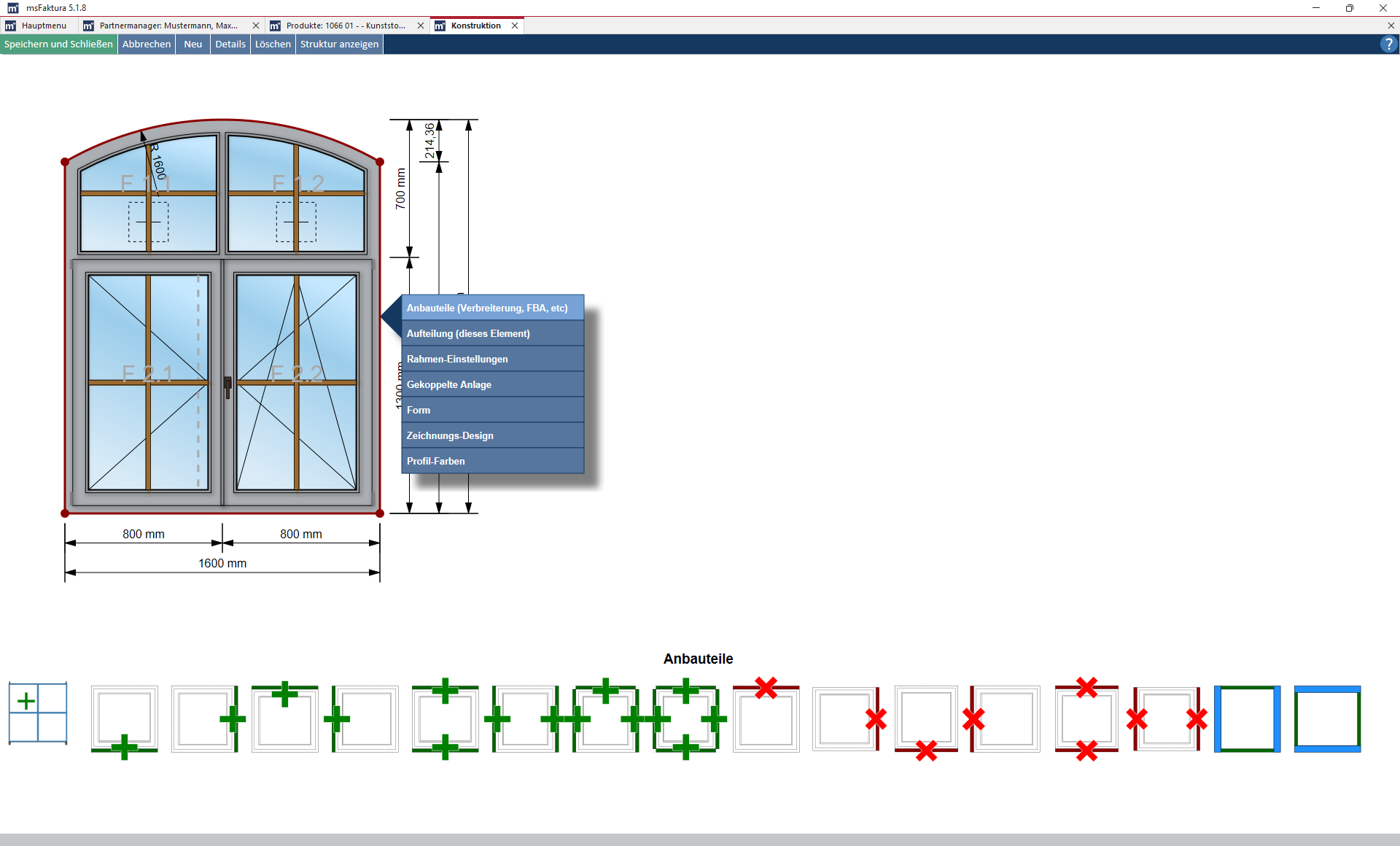

Anbauteile sind alle Teile, die an das eigentliche Fensterelement angebaut werden. Dazu gehören Verbreiterungen, Anschlussprofile, Kopplungen und Rollladenaufsatzelemente. Mit dem Anbauteil-Assistenten können die Anbauteile mit wenigen Mausklicks an die Fenster gezeichnet werden. Alle Anbauteile werden automatisch bemaßt und können beschriftet werden.

Anbauteile
Anbauteile können komfortabel mit dem Editor an die entsprechenden Seiten angezeichnet werden.



Fensteranlagen

Mit msFaktura können Sie Fensteranlagen bestehend aus mehreren Fenster zeichnen. An jedes Fensterelement können Sie Anbauteile wie Verbreiterungen, Rollläden oder Kopplungen anzeichnen
