Unser Bezeichnungssystem für Fenster

Wenn Sie Preislisten von uns bekommen dann sind die Fenster oft  nach folgendem System bezeichnet: DK/DK+FIB. Auf dieser Seite möchten wir Ihnen unser Bezeichnungssystem näher bringen und Ihnen zeigen das mit diesem System Fenster schnell und kompakt beschrieben werden können.

Download: Fensterkonstruktionen mit Bezeichnungen zum Ausdrucken

Glossar:

D= Dreh (Fensterflügel den man Drehen (öffnen) kann.)
DK = Dreh-Kipp (Fensterflügel den man Drehen und Kippen kann)
DT = Dreh-Tür (Türflügel den man Drehen kann)
DKT = Dreh-Kipp-Türflügel (Türflügel den man Drehen und Kippen kann)
FIB = Fest im Blendrahmen (Fensterfeld welches nicht zu öffnen ist da die Verglasung fest in den Blendrahmen verbaut ist)
FMF = Fest mit Flügel (Fensterflügel welcher nicht zu öffnen ist da er fest in den Blendrahmen eingeschraubt ist)
HST = Hebe-Schiebe-Flügel
HT = Haustür
K = Kipp  (Fensterflügel den man Kippen kann.)
NET = Nebeneingangstür
PSK = Parallel-Schiebe-Kipp-Flügel
SD = Stulp-Dreh-Flügel (Fensterflügel als Teil einer Stulpkombination den man Drehen (öffnen) kann.)
SDK = Stulp-Dreh-Kipp-Flügel (Fensterflügel als Teil einer Stulpkombination den man Drehen (öffnen) und Kippen kann.)
SDT = Stulp-Dreh-Türflügel (Fensterflügel als Teil einer Stulpkombination den man Drehen (öffnen) kann.)
SDKT = Stulp-Dreh-Kipp-Türflügel (Fensterflügel als teil einer Stulpkombination den man Drehen (öffnen) und Kippen kann.)
Stulp = Kombination zweier Fensterflügel bei welcher der Setzpfosten an einem der beiden Flügel befestigt ist. Beim Öffnen der beiden Flügel wird der Setzpfosten demnach mit einem der beiden Flügel „geöffnet“.

Fester Pfosten vs. Stulpkombination

Die Kombination zweier Fensterflügel wird in der Regel mit einem festem Pfosten (Setzpfosten) zwischen der Flügeln ausgeführt. Dies ist zwar konstruktiv stabiler allerdings stört der feste Pfosten wenn beide Flügel geöffnet sind und der Abstand von Scheibe zu Scheibe ist größer als bei einer Stulpkombination. Bei der Stulpkombination wird der Pfosten an einen der beiden Flügel befestigt er öffnet sich dann mit dem Flügel, wenn beide Flügel offen stehen ist also kein Pfosten mehr im Weg. Bei Stulpkombinationen müssen die Flügel nacheinander geöffnet werden, meistens ist nur der zuerst zu öffnende Flügel auch Kippbar.

Fensterkonstruktion mit festem Pfosten
Fensterkonstruktion mit festem Pfosten

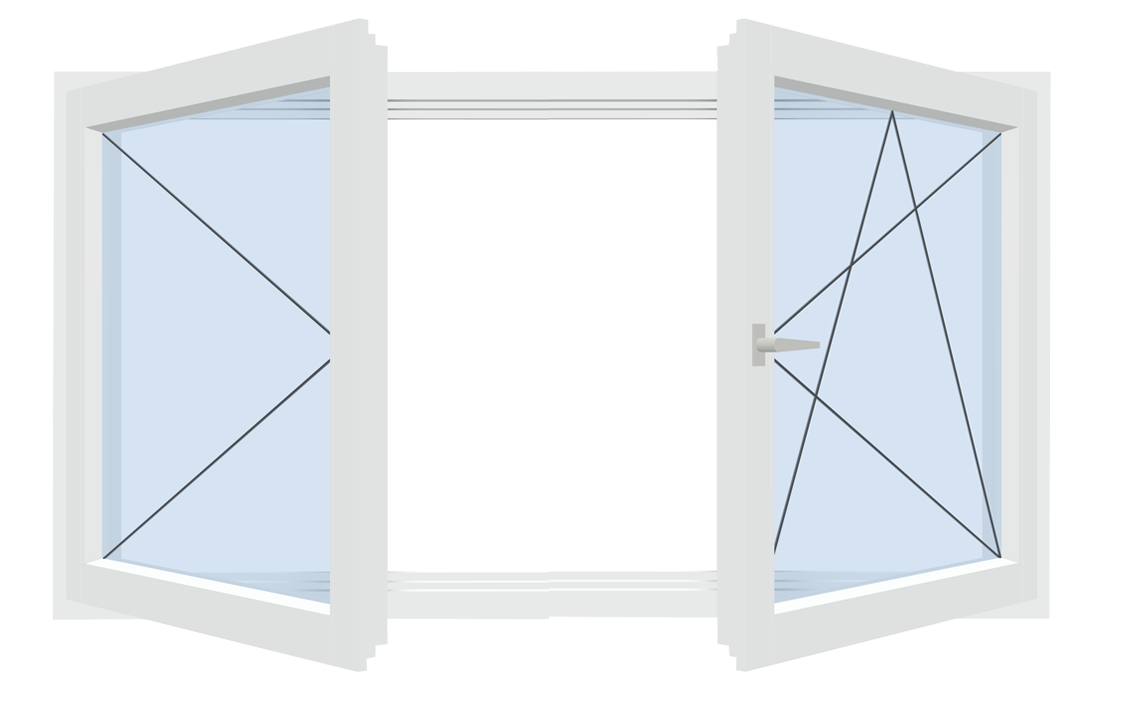

Fensterkonstruktion als Stulpkombination
Fensterkonstruktion als Stulpkombination

Kombination von Fensterflügel bzw. -felder

Flügel nebeneinander werden durch einen Schrägstrich (/) dargestellt. Dabei werden die Felder von links nach rechts abgearbeitet.

Flügel übereinander werden mit einem Plus-Zeichen dargestellt. Dabei werden die Felder von oben nach unten abgearbeitet.

Fenster mit Flügeln neben- und übereinander werden entsprechend mit Schrägstrich und Plus-Zeichen dargestellt. Dabei werden die Felder von oben nach unten zeilenweise vonrechts nach links abgearbeitet.

Beispiele

01: 3-Feldriges Fenster mit 1 Dreh-Flügel, 1 Festverglasung im Blendrahmen und 1 Dreh-Kipp-Flügel oder einfach: D/FIB/DK

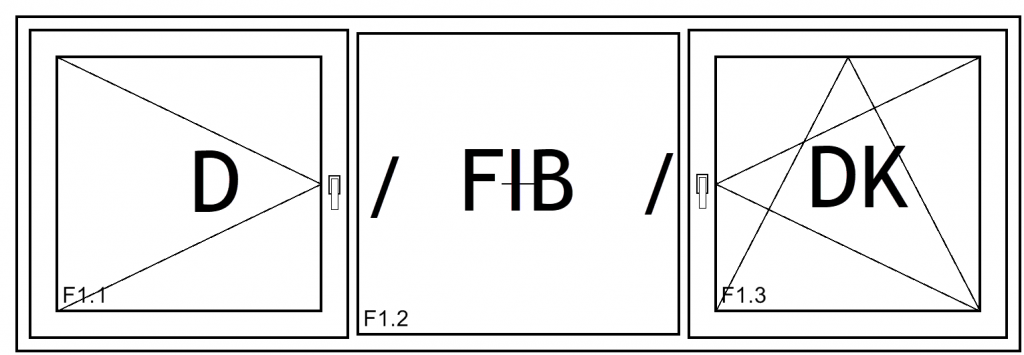

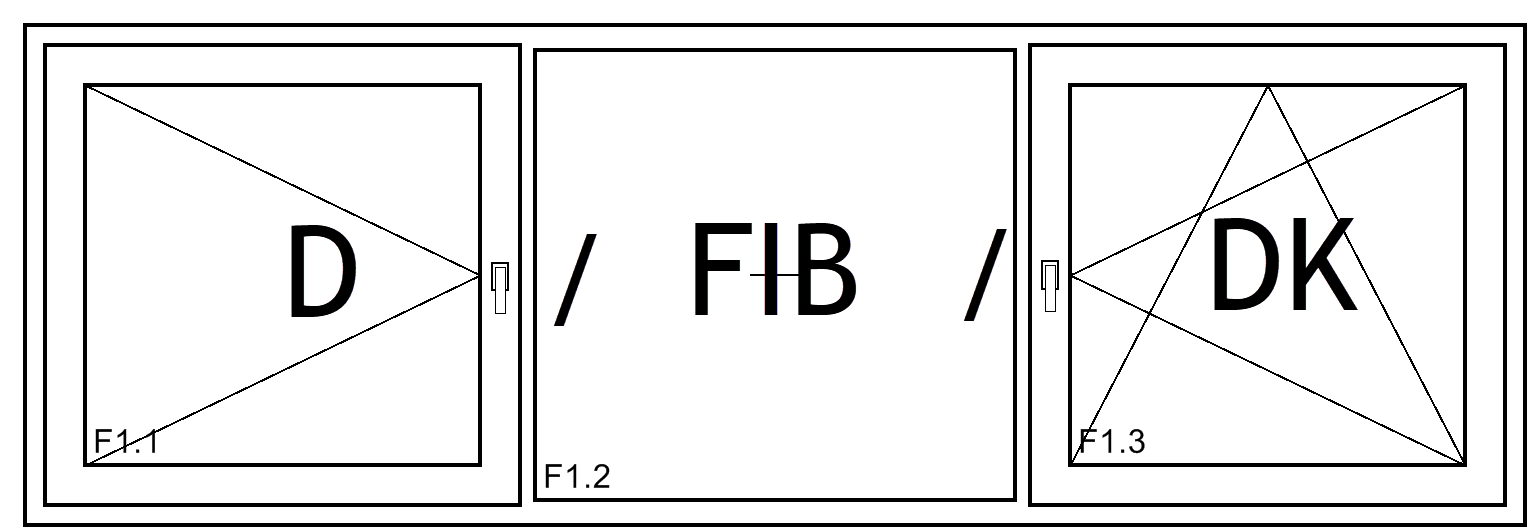

Fensterkonstruktion D/FIB/DK
Fensterkonstruktion D/FIB/DK



02: 4-Flügeliges Fenster mit 2 Dreh-Flügeln 2 Dreh-Kipp-Flügeln als Stulpkombination oder einfach: SDK/SD+SDK/SD

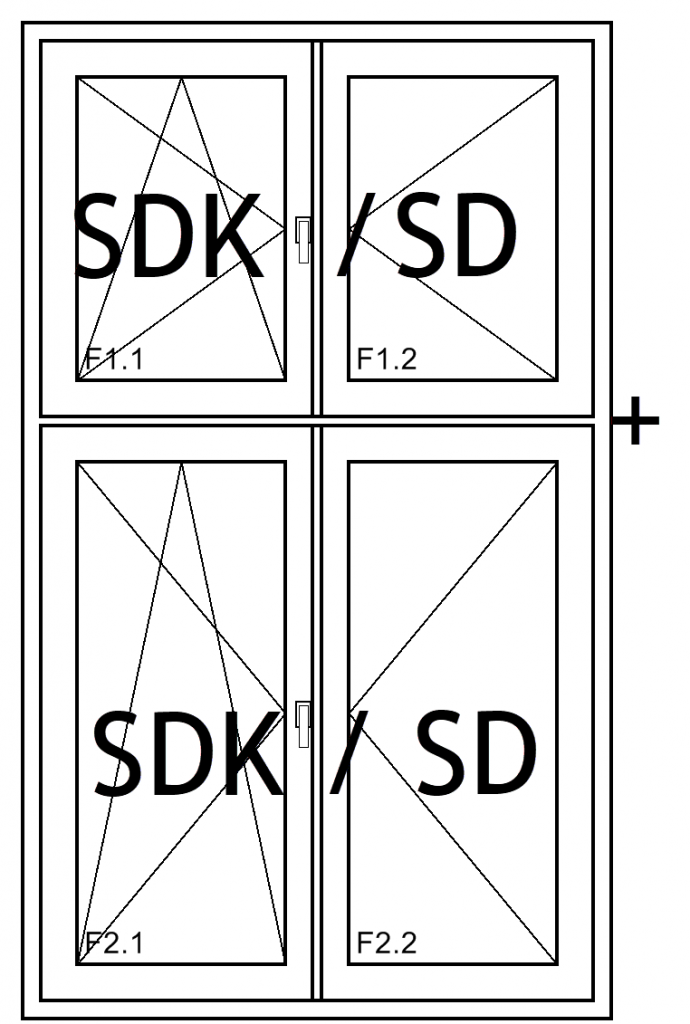

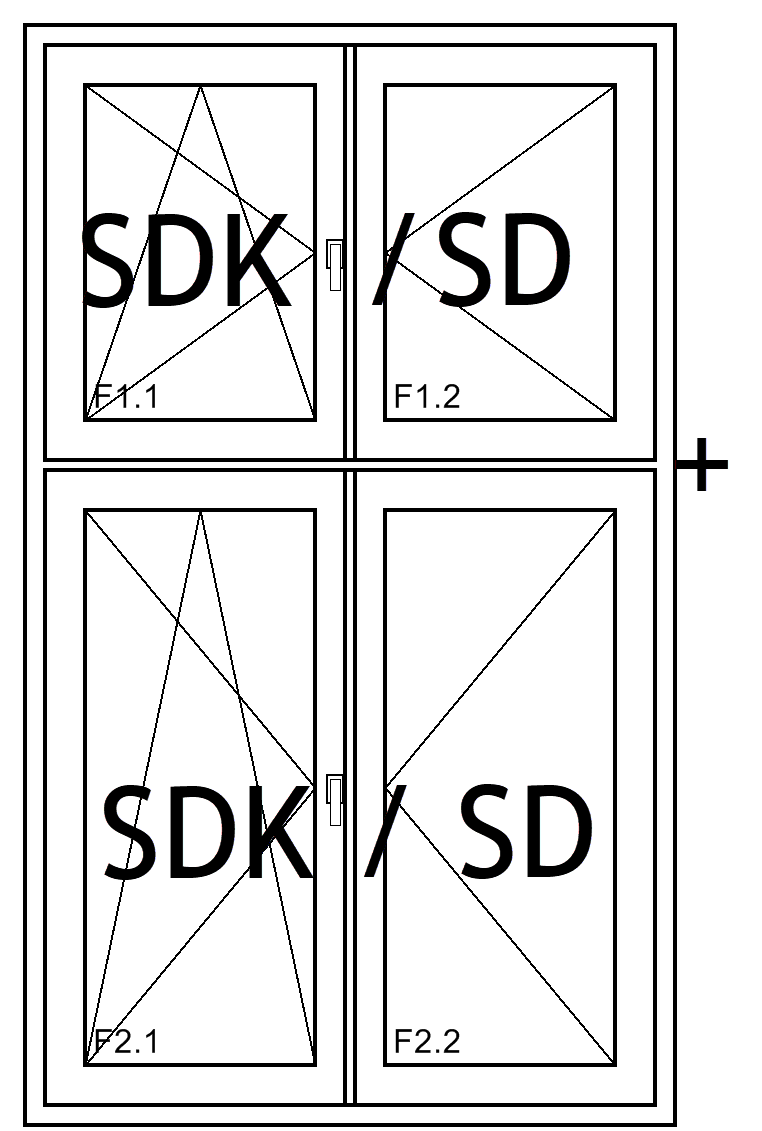

Fensterkonstruktion sd/sdk+sd/sdk
Fensterkonstruktion sd/sdk+sd/sdk



03: 3-Flügeliges Fenster mit 1 Kippflügel als Oberlicht, 1 Dreh- Flügel und 1 Dreh-Kipp-Flügel  oder einfach: Kipp+D/DK

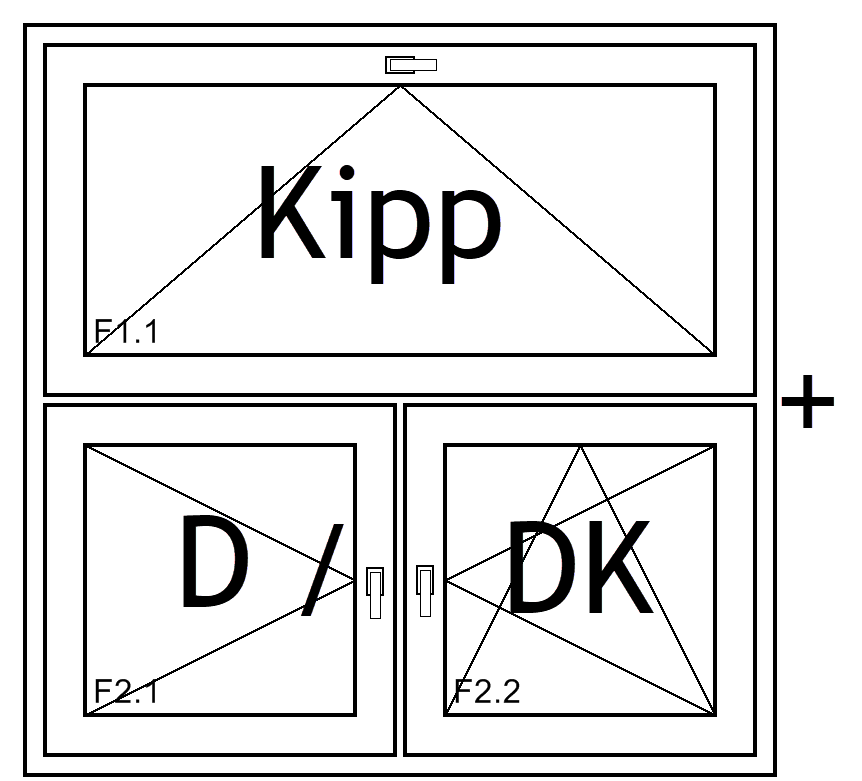

Fensterkonstruktion Kipp+D/DK
Fensterkonstruktion Kipp+D/DK
