Fensterkonstruktion: Sprossen-Assistent

konstr_frm_FeKonstruktion_sprossen-assistent

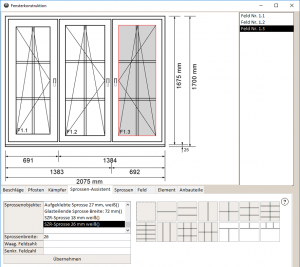

Unterformular/Registerkarte zum Anzeigen und Bearbeiten von Sprossendaten einer Fensterkonstruktion.

Dieses Formular wird im Detail- und Hilfsformular „Fensterkonstruktion“ in der Registerkarte „Sprossen-Assistent“ angezeigt.

Befehlsschaltflächen:

  • Übernehmen (Gittersprossenassistent): zeichnet im ausgewählten Fensterfeld eine Gittersprosse in der im Feld Sprossenbreite festgelegten Breite. Die Aufteilung der Gittersprosse wird durch die Felder „Waag. Feldzahl“ und „Senkr. Feldzahl“ bestimmt
  • Modellsprossen, leeres Feld: löscht alle Sprossen im ausgewählten Feld
  • Modellsprossen: zeichnet das jeweils abgebildete Sprossenmodell in das ausgewählte Fensterfeld in der unter Sprossenbreite festgelegten Breite

Felder:

  • Sprossenobjekte: Zeigt Kalkulationsobjekte welche in der aktuellen Preisliste mit der Eigenschaft Konstruktionsdaten, Art= Sprosse versehen sind.
  • Sprossenbreite: Breite der zu zeichnenden Sprosse in mm
  • Waag. Feldzahl: Gittersprossenassistent: Anzahl der waagerecht nebeneinander liegenden Sprossenfelder.
  • Senkr. Feldzahl:  Gittersprossenassistent: Anzahl der senkrecht nebeneinander liegenden Sprossenfelder.
